[Unreal/Niagara] 스태틱메시 디졸브시, 엣지에서만 파티클 스폰

개요

요약하면,
머티리얼에서 step 함수를 이용한 디졸브 구현 후,
같은 절차를 나이아가라 스크래치 패드로도 구현한다.

두 개의 싱크는 MPC, NPC를 연동하여 맞춘다.
이렇게하면 MPC값만 조절하면 동일한 파라미터 값으로 동시에 작용한다.

MPC를 시퀀서에 등록하여 사용한다. (또는 블루프린트)


방법

1. 머티리얼 작업
Step함수를 이용하여 오퍼시티 마스크를 잘라내고,
이보다 더 작은 범위로 만든 후 뒤집어서 이미시브 컬러로 쓰는 것이 핵심이다.
이때, 파라미터는 MPC로 조절한다.

아래 이미지 클릭시 확대됨


2. 나이아가라 작업
- 이미터 생성
반드시 GPU로 설정해야한다.
Sample Texture 모듈이 GPU만 지원하기 때문이다.


Static Mesh Location과 Sample Texture 모듈의 설정은 아래와 같다.

* 주의사항 : Sample Texture 모듈에서 Apply Sampled RGBA 파라미터는 체크 오프 추천한다.

텍스처에 따른 밝기 영향을 없애는 옵션이다.


- NPC 생성
스크래치 모듈을 만들기 전에, NPC를 먼저 세팅한다.
스크래치 모듈 파라미터에 쓰일 것이기 때문이다.


- 스크래치 모듈 작업

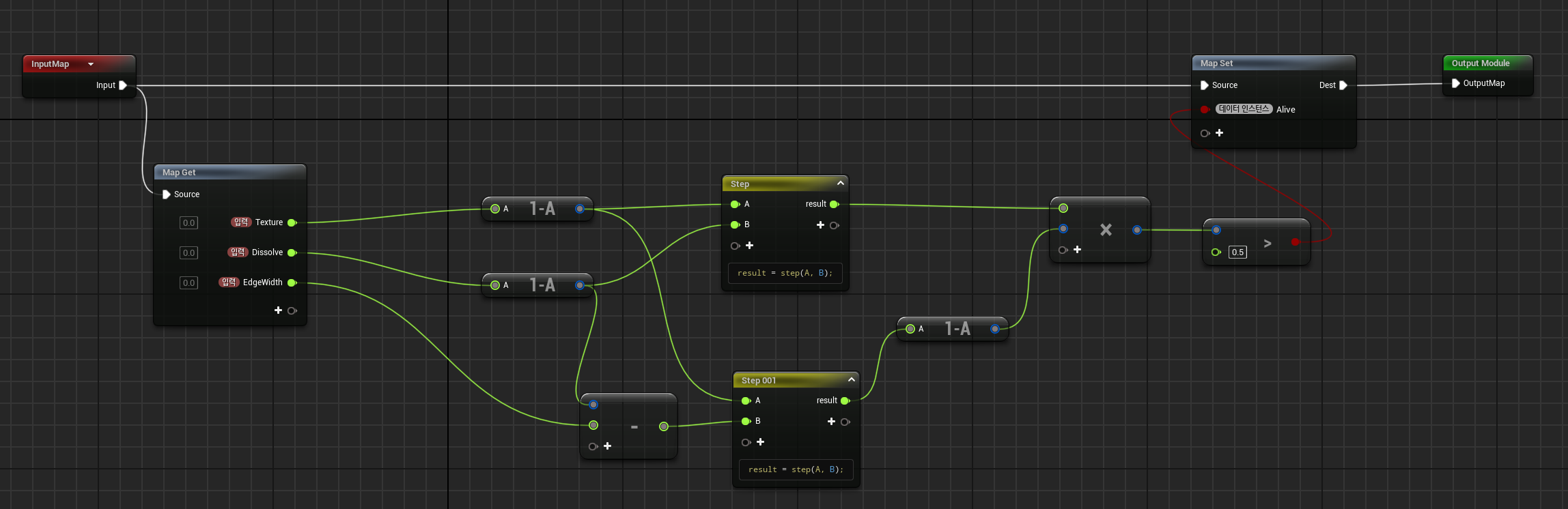

아래와 같이 구성한 후, 파라미터를 넣어준다.

3. 시퀀서 작업
MPC 파라미터를 등록해 Dissolve 파라미터에 키값을 준다.


참고링크

- 전반적인 개념
개념이 깔끔하게 잘 설명되어있어서 많은 도움이 되었다.
다만, 최적화라던지 어떤 의도가 있으셨겠으나,
Step 부분이 나에겐 비직관적으로 보이는 점과
Edge Width 컨트롤이 일정 두께 이하로 줄어들지 않는 점이 있었다.
그래서 해당 부분은 다르게 구현했다.
