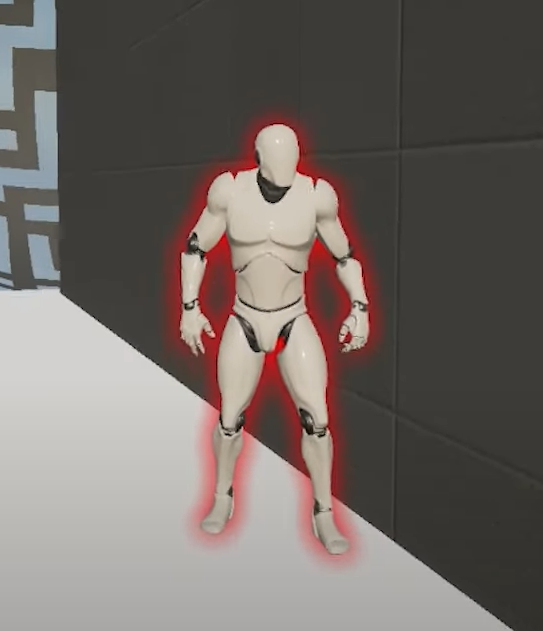

[Unreal/Material] 부드러운 윤곽선 포스트 프로세스 제작

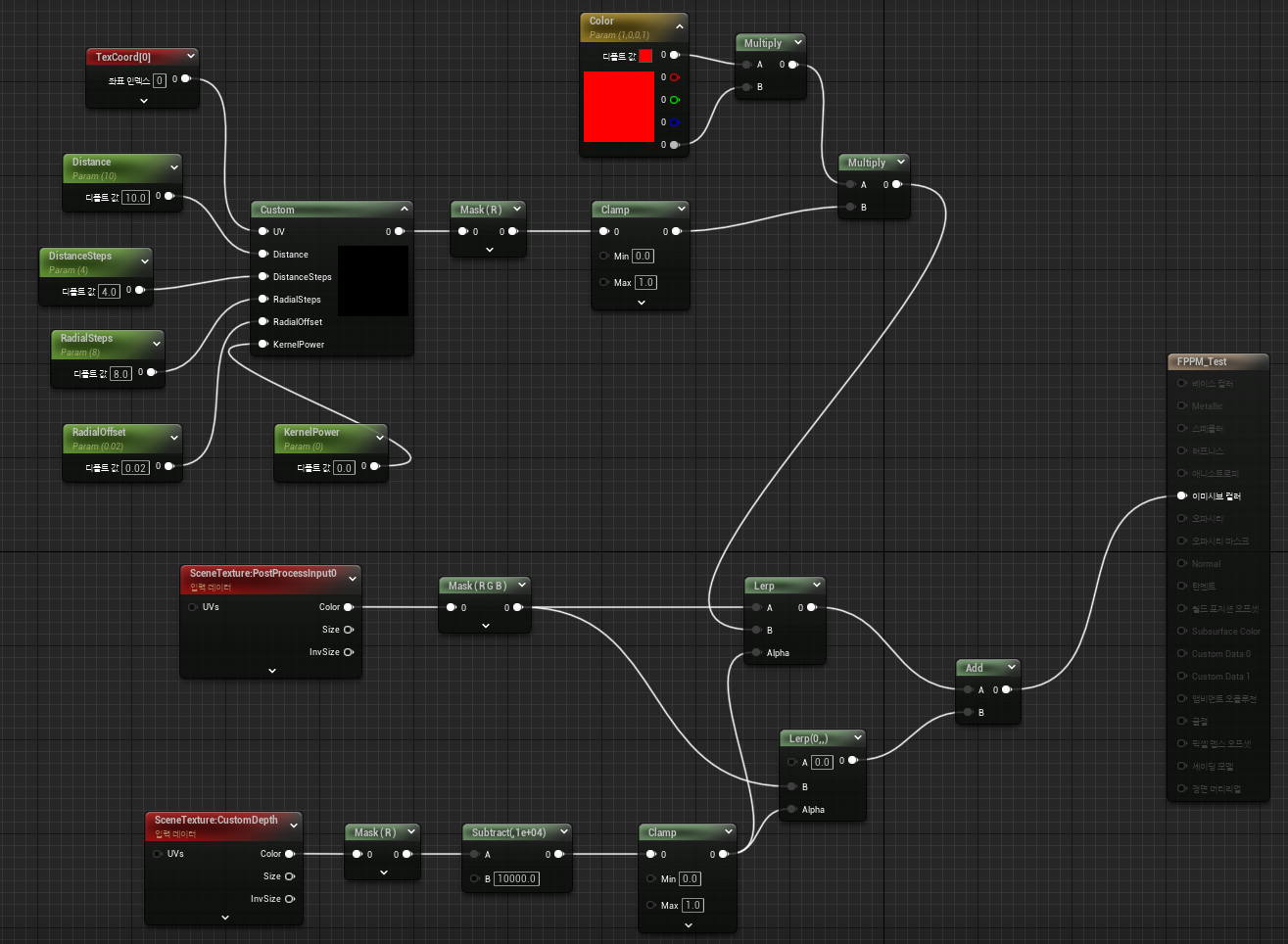

노드 구조



커스텀 코드

float3 CurColor=0;

float2 NewUV = UV;

int i=0;

float StepSize = Distance / (int) DistanceSteps;

float CurDistance=0;

float2 CurOffset=0;

float SubOffset = 0;

float TwoPi = 6.283185;

float accumdist=0;

float2 texelSize = View.ViewSizeAndInvSize.zw * Distance;

if (DistanceSteps < 1)

{

  return SceneTextureLookup(ViewportUVToBufferUV(UV), PPI_CustomStencil, false); // 14 == PostProcessInput0

}

else

{

  while (i < (int) DistanceSteps)

  {

    CurDistance += StepSize;

    for (int j = 0; j < (int) RadialSteps; j++)

    {

      SubOffset +=1;

      CurOffset.x = cos(TwoPi*(SubOffset / RadialSteps)) * texelSize.r;

      CurOffset.y = sin(TwoPi*(SubOffset / RadialSteps)) * texelSize.g;

      NewUV.x = UV.x + CurOffset.x * CurDistance;

      NewUV.y = UV.y + CurOffset.y * CurDistance;

      float distpow = pow(CurDistance, KernelPower);

      CurColor += SceneTextureLookup(ViewportUVToBufferUV(NewUV), PPI_CustomStencil, false)*distpow;

      accumdist += distpow;

    }

    SubOffset +=RadialOffset;

    i++;

  }

  CurColor = CurColor;

  CurColor /=accumdist;

  return CurColor;

}



참고자료

1번 자료의 버그를 수정한 것이 2번 자료이다.

바뀐 것은 SceneTextureLookup 부분과 texelSize 부분이다.



3번 자료는 각기 다른 방법론을 5개 제시한다.



https://www.tomlooman.com/unreal-engine-soft-outline/

Rendering Soft outlines in Unreal Engine

https://youtu.be/453mdZhaC0w

https://ameye.dev/notes/rendering-outlines/

5 ways to draw an outline
