[Unity/Shader] 파트14-7 : Diffuse Wraping 기법

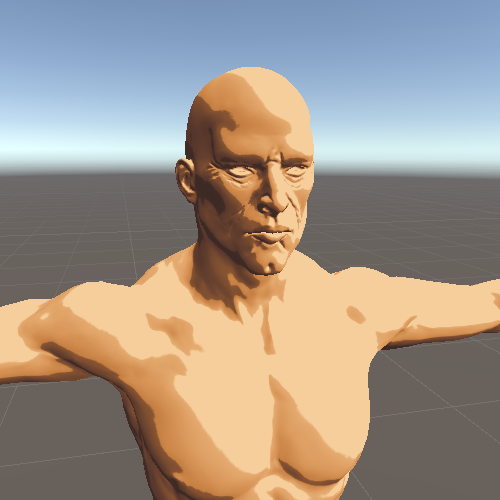

팀포트리스2에서 사용된 Wrapped Diffuse 기법에 대해 알아본다.

가볍고 응용이 편리하다. 지금도 많이 사용한다.



노멀과 라이트 벡터의 내적값을 UV로 사용하는 기법이다.

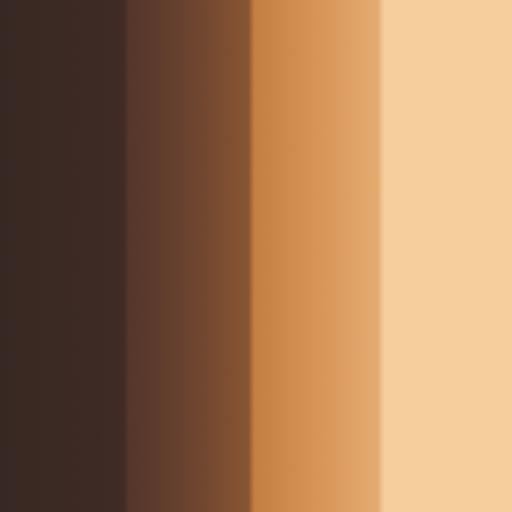

텍스쳐 세팅

Clamp : 마지막 색상이 처음 부분에 묻어나는 문제를 방지한다.

None : 압축하면 컬러의 손실이 생길 수 있다. 따라서 압축 해제하여 방지한다.



코드

Shader "Custom/part14-7"

{

    Properties

    {

        _MainTex ("Albedo (RGB)", 2D) = "white" {}

        _BumpMap ("NormalMap", 2D) = "bump" {}

        _RampTex ("RampTex", 2D) = "white" {}

    }

    SubShader

    {

        Tags { "RenderType"="Opaque" }

        LOD 200

        CGPROGRAM

        #pragma surface surf warp noambient

        #pragma target 3.0

        sampler2D _MainTex;

        sampler2D _BumpMap;

        sampler2D _RampTex;

        struct Input

        {

            float2 uv_MainTex;

            float2 uv_BumpMap;

        };

        UNITY_INSTANCING_BUFFER_START(Props)

            // put more per-instance properties here

        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)

        {

            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);

            o.Normal = UnpackNormal(tex2D(_BumpMap, IN.uv_BumpMap));

            o.Albedo = c.rgb;

            o.Alpha = c.a;

        }

        float4 Lightingwarp(SurfaceOutput s, float3 lightDir, float atten)

        {

            float ndotl = dot(s.Normal, lightDir) * 0.5 + 0.5; // 0 ~ 1

            float4 ramp = tex2D(_RampTex, float2(ndotl, 0.5)); // 가로 램프 텍스쳐의 y축은 모든 위치가 다 동일한 색이다. 따라서 중간인 0.5를 넣는다.

            float4 final;

            final.rgb = s.Albedo.rgb * ramp.rgb;

            final.a = s.Alpha;

            return final;

        }

        ENDCG

    }

    FallBack "Diffuse"

}
