FLIP으로 시뮬레이션하면서도, 최종적으로 Unreal Engine에서 사용할 수 있도록 처음부터 루프·최적화·Export를 고려하는 것이다.
아트 디렉션이 가능한 흐름을 만들고, 이를 효율적인 데이터로 정리하는 파이프라인에 초점이 있다.
전체 시리즈 중 Part 1은 폭포의 본체가 되는 물 시뮬레이션 구축에 해당한다.
전체 파이프라인 이해
1. 목표: 실시간 엔진용 Cinematic Waterfall
이 작업에서 폭포는 단순한 Houdini 렌더용 FLIP Simulation이 아니다.
- Houdini에서 FLIP Fluid를 이용해 기본 물의 움직임을 만든다.
- 자연스럽게 떨어지는 물만 시뮬레이션하는 것이 아니라 POP Force 등을 이용해 원하는 폭포 실루엣으로 제어한다.
- Particle 결과를 그대로 사용하는 것이 아니라 필요에 따라 VDB를 거쳐 Mesh 형태의 물 표면으로 만든다.
- 최종 목적지가 Unreal Engine이므로 처음부터 Loop, Motion Vector, 데이터 크기, 실시간 성능 등을 고려한다.
즉,
물리적으로 정확한 물을 만드는 것보다, 물리 시뮬레이션을 기반으로 아티스트가 제어 가능한 폭포를 만드는 것이 중요하다.
2. FLIP이 폭포의 기본 뼈대
폭포의 메인 Water Body는 Houdini의 FLIP Fluid Simulation으로 제작한다.
핵심적으로 생각해야 하는 것은:
- 어디에서 물이 생성되는가
- 어느 방향으로 얼마나 빠르게 이동하는가
- 중력에 의해 어떻게 낙하하는가
- 떨어지는 과정에서 물줄기가 얼마나 퍼지는가
- 충돌 후 물이 어떻게 변화하는가
따라서 Source의 형태와 초기 Particle의 상태가 이후 폭포의 전체적인 형태에 큰 영향을 준다.
여기서 중요한 관점은 FLIP 결과를 그대로 최종 결과라고 생각하지 않는 것이다.
FLIP은 폭포의 기본 움직임을 만들어주는 기반이고, 이후 여러 Force와 후처리를 통해 원하는 형태로 발전시킨다.

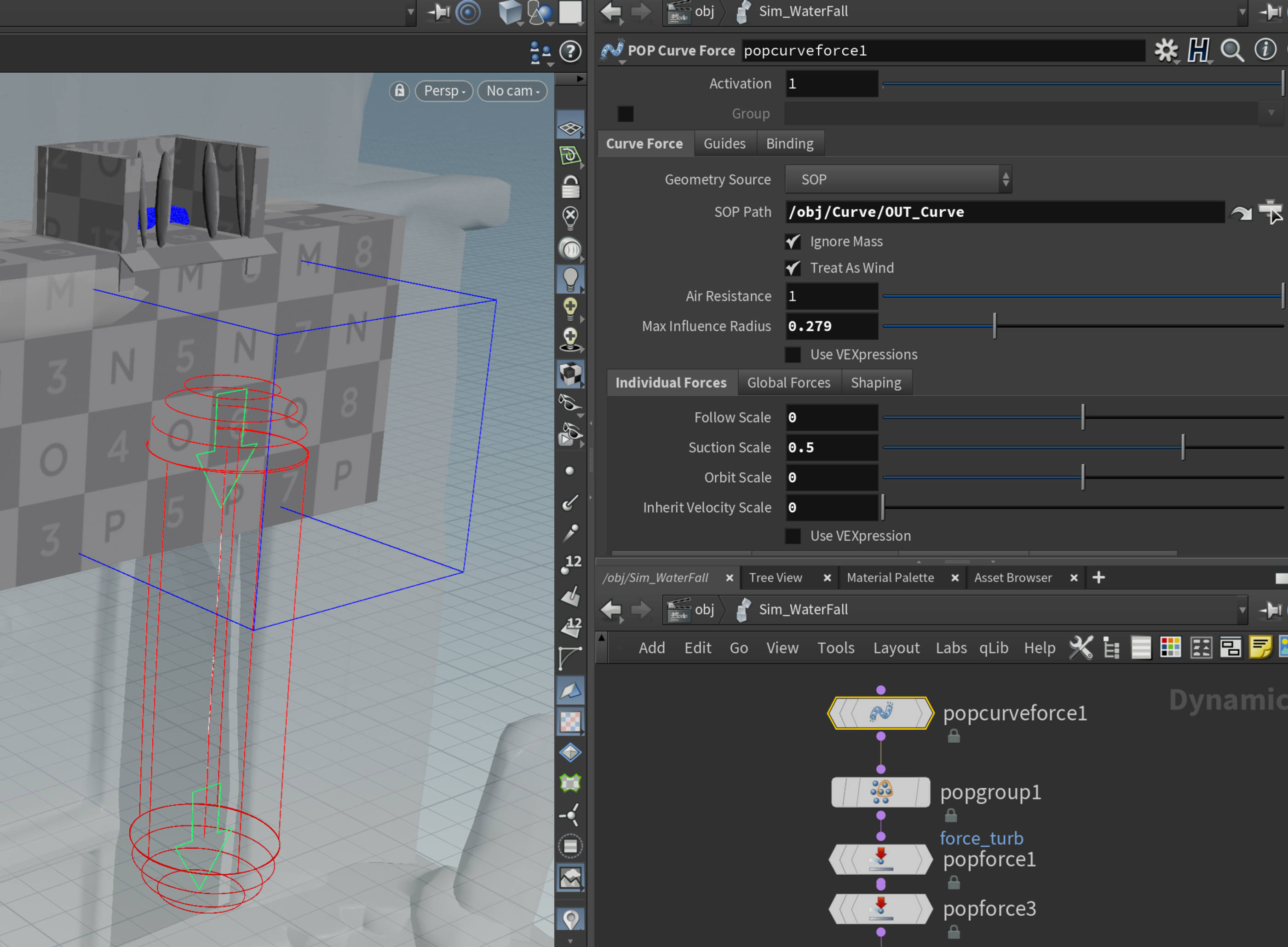

3. POP Force를 이용한 아트 디렉션
이 튜토리얼에서 중요한 부분 중 하나가 Particle Behavior Tuning이다.
FLIP의 자연스러운 물리 움직임에만 의존하면 폭포의 형태를 원하는 방향으로 만들기 어렵기 때문에 POP Force를 이용해 물의 흐름을 제어한다.
예를 들어 전체적인 관점에서는:
- 물이 떨어지는 방향
- 폭포가 퍼지는 정도
- 흐름의 불규칙성
- 특정 방향으로 휘어지는 움직임
- 자연스럽게 깨지는 물줄기
등을 Force를 통해 조절하는 방식이다.
4. 폭포를 하나의 덩어리로 보지 않는다
폭포 FX를 이해할 때 중요한 구조다.
완성된 폭포는 단순히 하나의 FLIP Mesh가 아니라 여러 성격의 요소가 결합된 결과다.
Main Water
- 폭포의 가장 큰 실루엣
- FLIP Simulation이 중심
Foam / Whitewater
- 물이 깨지거나 충돌하면서 발생하는 흰색 디테일
Splash
- 충돌 지점이나 빠른 흐름에서 발생하는 작은 물 입자
Part 1에서는 이 중 Main Water의 기반을 제대로 구축하는 것이 핵심이다.
Foam과 Splash 같은 Secondary FX는 Part 2에서 Houdini Whitewater 시스템을 이용해 추가한다.
FLIP → Mesh 변환
5. Particle 결과를 VDB 기반 Mesh로 변환
FLIP Simulation 결과는 기본적으로 Particle 데이터이므로, Unreal에서 물의 본체로 사용할 수 있도록 Surface/Mesh 형태로 변환하는 과정이 필요하다.
여기서 중요한 역할을 하는 것이 VDB다.
개념적으로는:
FLIP Particles
↓
Volume / VDB 형태로 재구성
↓
Surface 생성
↓
Mesh 정리
↓
Water Mesh
의 흐름으로 이해하면 된다.
Particle 하나하나를 보여주는 것이 아니라 Particle 집합으로부터 연속된 물 표면을 재구성하는 과정이다.
6. Mesh 품질과 실시간 성능의 균형
여기서 중요한 것은 무조건 Mesh를 촘촘하게 만드는 것이 아니다.
해상도가 높아질수록:
- 물 표면의 작은 디테일이 살아나지만
- Polygon 수가 증가하고
- Cache/Data 크기가 커지며
- Unreal에서 처리해야 할 데이터도 증가한다.
반대로 지나치게 줄이면:
- 폭포 실루엣이 무너지고
- 물 표면이 거칠어지며
- 시네마틱한 품질을 잃을 수 있다.
따라서 이 파이프라인은 전반적으로 Technical Precision과 Artistic Control의 균형을 중요하게 다룬다.
Loop 가능한 폭포 만들기

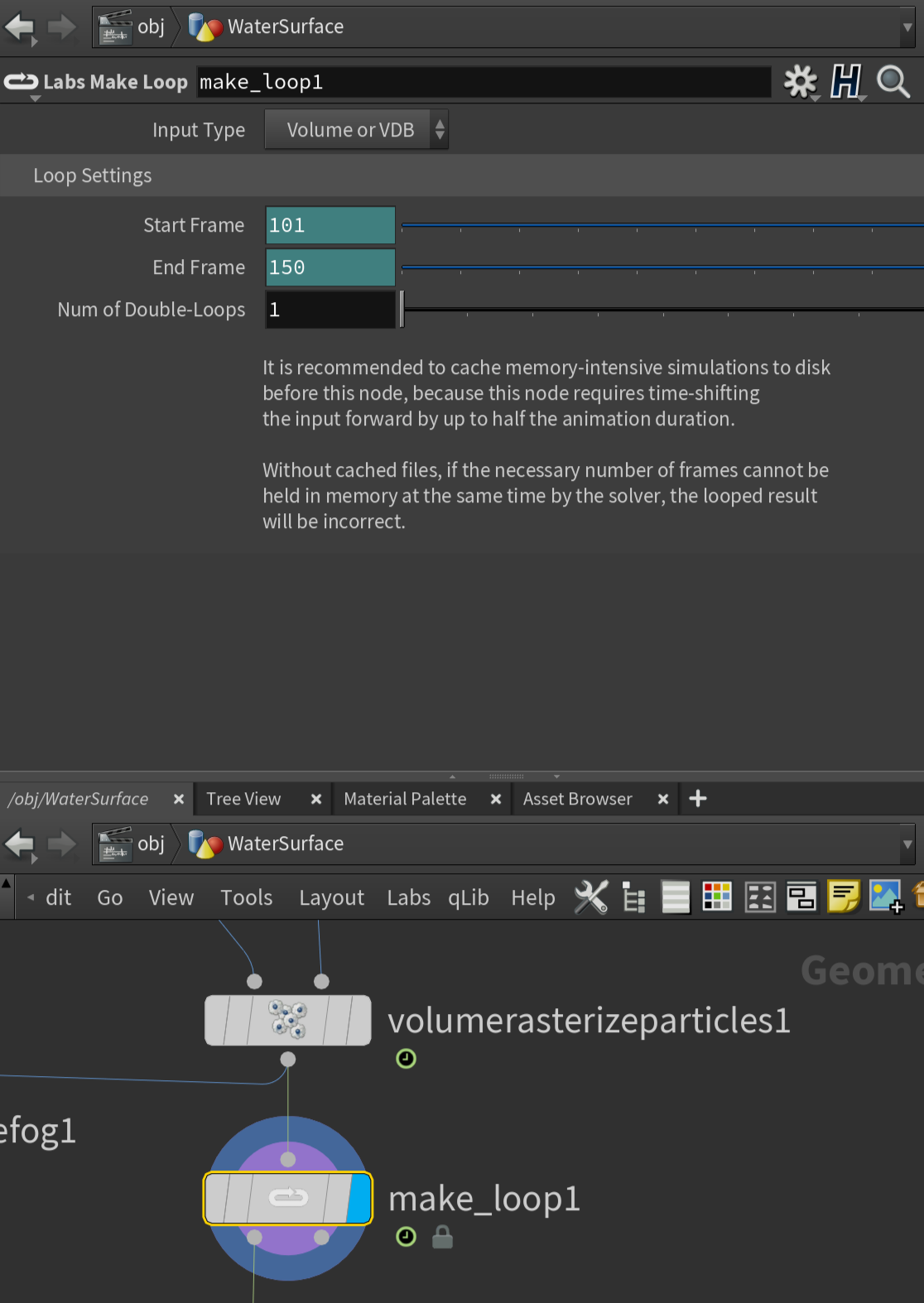

7. 왜 Loop가 중요한가
게임 엔진에서는 Houdini에서 계산한 긴 Simulation 전체를 계속 재생하기보다 일정 구간을 반복해서 재생할 수 있는 형태가 효율적이다.
그래서 이 튜토리얼의 폭포는 처음부터 Loopable Waterfall을 목표로 한다.
폭포처럼 계속 흐르는 FX는 시작과 끝이 명확한 Explosion과 다르다.
사용자에게는 계속 흐르는 것처럼 보여야 하지만 실제 데이터는 일정 구간만 가지고 있는 것이 효율적이다.
따라서 Houdini 단계에서부터:
Simulation → 안정적인 구간 확보 → 반복 가능한 데이터 구성 → Unreal에서 지속 재생
이라는 관점으로 접근한다.
Unreal Engine을 고려한 데이터

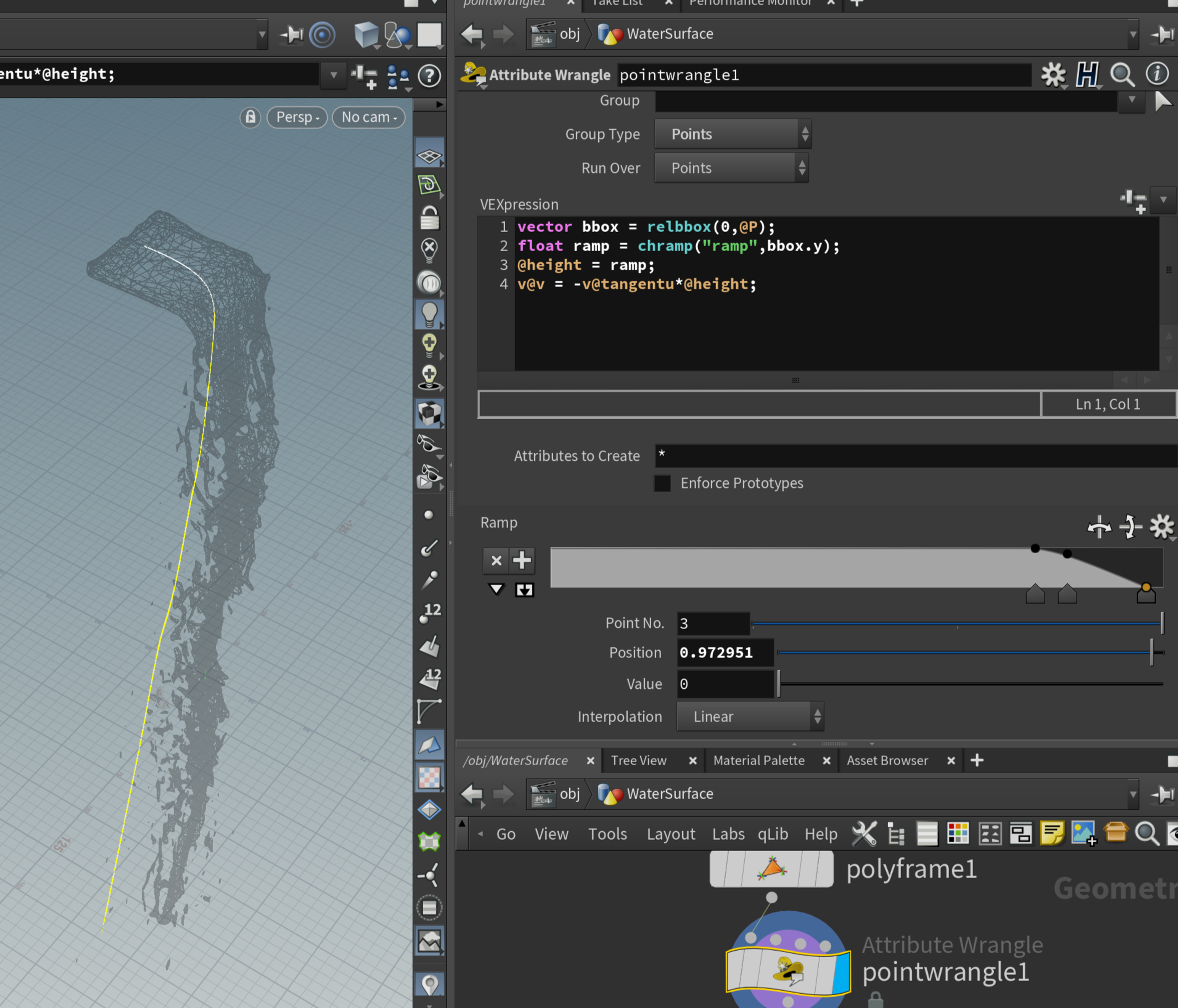

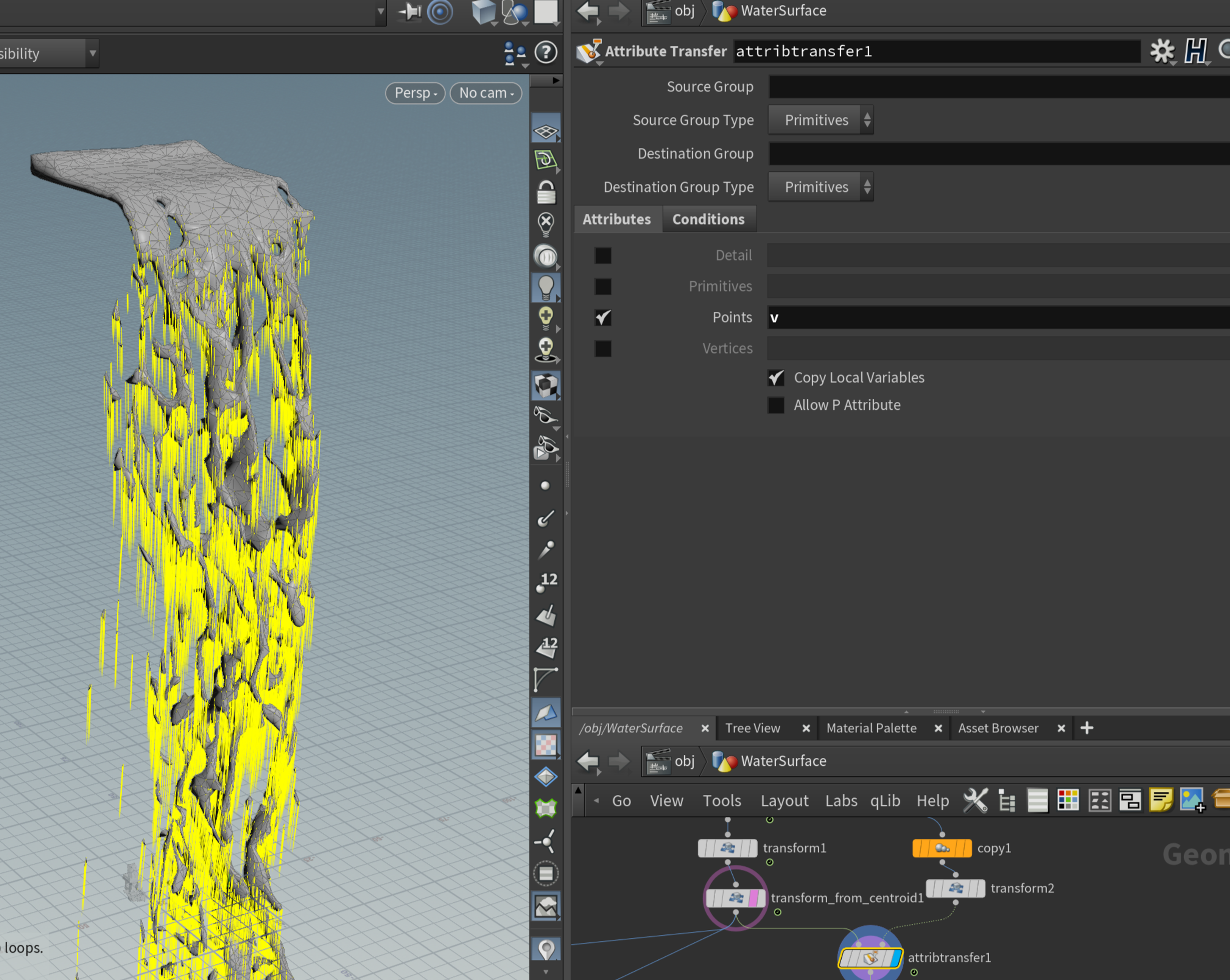

8. Motion Vector의 중요성
빠르게 떨어지는 폭포는 움직임이 매우 크다.
물 표면이 어느 방향으로 움직이고 있는지에 대한 Motion 정보가 중요해진다.
따라서 파이프라인에서 Motion Vector도 고려한다.
이 정보는 이후 Unreal에서 Motion Blur 등과 연결될 수 있다.
즉 Houdini에서는 최종 Geometry만 만드는 것이 아니라:
- Position
- Velocity / Motion 정보
- Animation 데이터
- Surface 정보
등 Unreal에서 활용할 데이터까지 생각하면서 Simulation을 구성하는 것이 중요하다.
최종 정리
① FLIP으로 폭포의 기본 물리 움직임을 만든다.
↓
② POP Force로 흐름을 아트 디렉션한다.
↓
③ FLIP Particle을 VDB 기반 Surface/Mesh로 변환한다.
↓
④ 디테일과 데이터 크기 사이에서 Mesh를 최적화한다.
↓
⑤ 반복 재생 가능한 Loop 구조를 만든다.
↓
⑥ Motion/Velocity 등 Unreal에서 필요한 정보까지 보존한다.
↓
⑦ Part 2에서 Foam·Splash 등의 Secondary FX를 추가한다.
↓
⑧ Part 3에서 VAT·Sparse Volume Texture·Motion Blur 등을 이용해 Unreal Engine으로 가져간다.
